【摘要】V形接線常見于三相電力系統電流互感器接線圖中，本文提供一種DT數字變送器與V形接線電流互感器組合使用測量三相電流的方法，該方法不但節省了資金成本，還有效避免了電流互感器二次線路對測量結果精度的影響… 一、電流互感器接線圖_V形
V形接線常見于三相電力系統電流互感器接線圖中，本文提供一種DT數字變送器與V形接線電流互感器組合使用測量三相電流的方法，該方法不但節省了資金成本，還有效避免了電流互感器二次線路對測量結果精度的影響。
電流互感器我們又常叫它CT，這里所說的V形接線是指CT二次繞組的接線方式，是電力系統電流互感器常用的一種接線方式。其接線原理如圖1所示。
圖1.電流互感器接線原理圖_V形
從電流互感器V形接線圖可知，該接線方式只需兩個電流互感器即可測量三相電流，節省了一個電流互感器，從而節約了資金成本。兩個電流互感器分別接于A、C相，其二次側電流依次對應A相電流Ia和C相電流Ic,流過公共線圈的電流為B相電流，基爾霍夫電流定律可得Ia+Ic=-Ib。
二、DT數字變送器在電流互感器V形接線法中的應用方案
測量用電流互感器的額定二次輸出電壓為5A，因此采用量程為6.4V的雙路電流輸入DT322型
數字變送器即可滿足其測量要求。
DT數字變送器在電流互感器V形接線法中的應用原理如圖2所示。

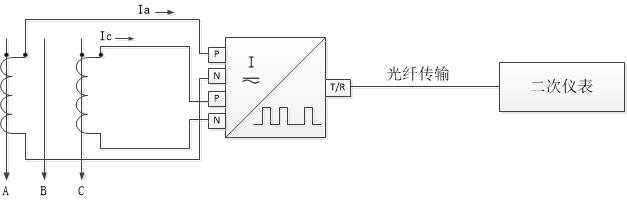

DT322數字變送器在電流互感器V形接線法中的應用原理圖
DT322數字變送器是銀河電氣生產的一款雙通道電流測量數字變送器，其輸出為數字化光纖接口。在電流互感器V形接線法中搭配使用DT322雙通道電流數字變送器測量兩個電流互感器二次輸出，可將電流互感器輸出的模擬電壓信號就地數字化，用光纖將數字信號從電流互感器處傳到遠處控制室。
一般采用電流互感器V形接線法測量三相電流時，采用兩個電流互感器和三個電流表完成三相電壓的測量。DT322數字變送器通過對兩個電流通道的高速交流同步采樣，根據基爾霍夫電流定律，直接計算出第三相電流，一個DT數字變送器，即可實現三相電流的測量。
采用DT322數字變送器測量電流互感器二次輸出電壓信號的優勢在于：
1、DT數字變送器可安裝在電流互感器附近，測量信息通過光纖傳輸至二次儀表，縮短了互感器的二次負荷連線，有效減小了二次負荷對互感器測量準確度的影響。
2、在傳統模擬信號傳輸中，模擬電壓信號通過長導線后會產生較大的衰減和失真，從而引入誤差。將電流互感器輸出的模擬電壓信號就地數字化后采用光纖傳輸，可保證信號幾乎沒有任何衰減和失真，避免了因長距離傳輸而引入誤差對電壓測量精度的影響。
3、信號光纖傳輸不會受到現場強電磁干擾的影響，可靠性高。從而避免了傳輸過程中信號受到干擾的問題，提高測量結果的準確度。
4、采用數字化光纖作為電流互感器二次信號傳輸?shù)姆绞?，符合?shù)字化自動化系統的發展趨勢。
