一貴州航天林泉電機有限公司電動汽車輪邊電機測試系統簡介

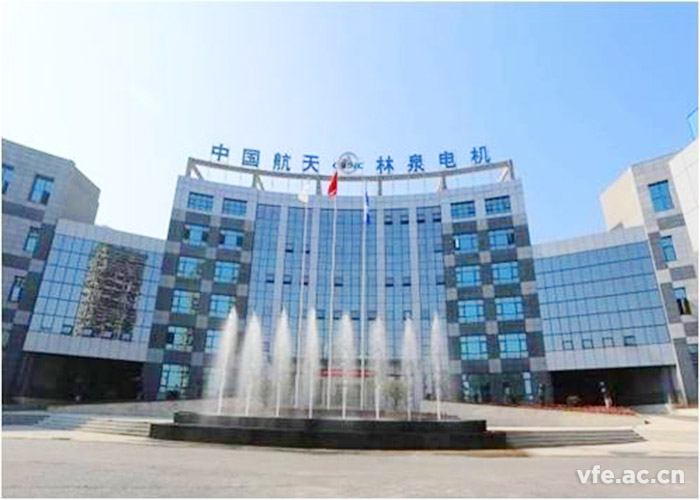

　　貴州航天林泉電機有限公司隸屬于中國航天科工集團公司第十研究院，是我國航天微特電機、伺服驅動控制、二次電源及小型化遙測設備的專業研制生產單位。是一家集研發與生產為一體，軍民融合、跨區域產業布局、產品面向國內外市場的現代航天軍工企業。

　　電動汽車輪邊電機測試系統主要用于輪邊電機試驗臺位輪邊電機控制器、輪邊電機輸入輸出電參數、機械參數的采集，共享數據至試驗臺軟件，完成被試電機控制器、輪邊電機等新能考核測試。

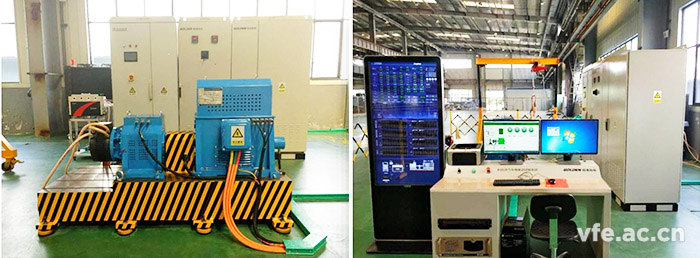

二貴州航天林泉電機有限公司電動汽車輪邊電機測試系統現場圖片

三電動汽車輪邊電機測試系統

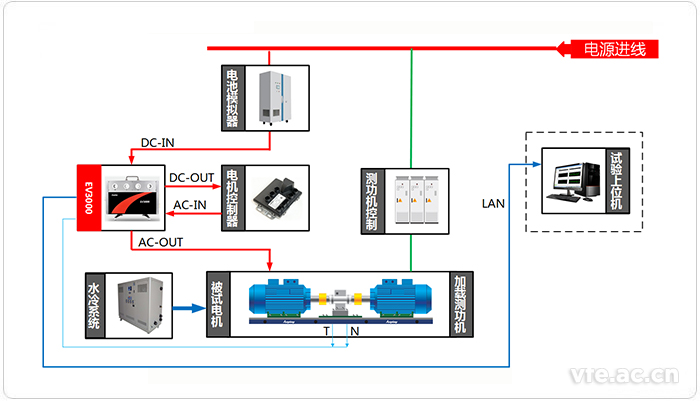

DC-IN：電池模擬器直流輸出通出;DC-OUT：被試控制器直流輸入；AC-IN：控制器交流輸出；AC-OUT：被試電機交流輸入

圖示：電動汽車輪邊電機測試系統應用拓撲圖

　　電動汽車輪邊電機測試系統應用拓撲圖如上圖所示，主要包含電池模擬器、被試電機控制器、水冷系統、被試電機、加載測功機、測功機控制器、EV4000動力系統綜合測試儀、扭矩轉速傳感器、試驗上位機、安裝測試平臺等設備。

　　本方案選擇EV3000動力系統綜合測試儀滿足電動汽車輪邊電機測試需求。

　　EV3000動力系統綜合測試儀配置1路直流測試通道、3路交流測試通道，可有效滿足驅動器直流輸入1000Vp、1000Ap，交流輸出1000Vp、1000Ap測試。

　　EV3000配置扭矩轉速采集測量模塊，支持±10V模擬電壓輸入、0~20mA/4~20mA模擬電流輸入、峰值20V/400kHz以下的脈沖信號輸入等多種信號方式接入，兼容目前市面上主流扭矩轉速傳感器。

　　EV3000采用以太網通訊，儀器安裝于試驗現場，通過以太網LAN口將所有測試穩態數據及瞬態波形數據共享至試驗上位機，試驗上位機獲取所有工況測試數據，完成被試驅動器及電機性能檢測。

四電動汽車輪邊電機測試系統設備配置表

測點	設備名稱	型號	數量	備注
電機控制器直流輸入、三相交流輸出	動力系統綜合測試儀	EV3000	1

---
