如何采用比較法進行功率表校準
- 瀏覽次數：9963次
- 發布時間：2016/7/2 20:44:19
- 作者：ly_yinhe
功率表一般可以通過標準功率源法及對比法對其進行校準，在之前的文章中已經對標準功率源法進行過介紹（

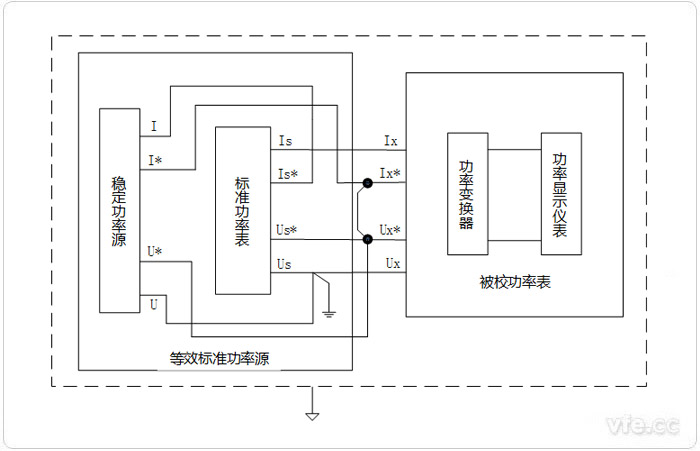

如何采用標準功率源進行功率表校準），下面本文主要對采用對比法校準功率表進行介紹。對比法校準功率表主要采用一臺穩定的功率輸出源及一臺標準功率表替代原有的標準功率源。如圖1所示比較法校準功率表原理圖所示，穩定功率源及標準功率表等效為一臺標準功率源。圖1：比較法校準功率表的原理接線圖
校準操作時，標準功率表的電壓回路連接在穩定功率源的電壓輸出端上，而標準功率表的電流回路串聯連接在穩定功率源電流輸出端的非公共端上，這樣組成的等效標準功率源的示值Ps即為標準功率表的示值Po的負值；如果需要改變標準功率表Po的正負號，可以將標準功率表的電流回路兩端對調。對比法校準功率表選取校準點可參照標準源法，選取校準點后可參照以下步驟分別對模擬功率表及數字功率表進行校準操作。
一模擬功率表校準
a、選擇標準功率表和被校功率表電壓電流量限，按照?qǐng)D1所示接線；
b、調整被校表零位；
c、設置穩定功率源的功率因數，根據被校功率表量限，調節穩定功率源輸出電壓為被校功率表額定電壓；
d、緩慢增大穩定功率源的輸出電流，使被校功率表的指針與數字分度線Xi重合，記錄此時標準功率表讀書Ps1于校準記錄表格；
e、重復d，穩定功率源輸出電流從小到大，直至所有的需要校準的數字分度線校準完畢；
f、增大穩定功率源輸出電流到被校功率表測量范圍上限以上，立刻緩慢減小穩定功率源輸出電流，使功率表指針再次與被校的數字分度線Xi重合，記錄此時標準功率表讀書Ps2于校準記錄表格。
g、重復f，穩定功率源輸出電流從大到小，直至所有的需要校準的數字分度線校準完畢；
h、改變穩定功率源功率因數和電壓電流量限，重復b~g；
i、設被校功率表額定功率為Pn，滿刻度為Xn，則被校功率表的額定分度值Cw按下式計算：
式中：
Cw——被校功率表的額定分度值，以每瓦的刻度格表示；
Xn——被校功率表滿刻度值，以刻度格表示；
Pn——被校功率表額定功率，單位為瓦（W）。
被校刻度實際值按下式計算：
式中：
Xs——被校刻度實際值，以刻度格表示；
Cw——被校功率表滿刻度值，以每瓦的刻度格表示；
Ps1、Ps2——分別為電流上升和下降時等效標準功率源的輸出功率值（即標準功率的示值），單位為瓦（W）。
對應修正值按下式計算：
式中：
C——被校刻度修正值，以刻度格表示；
Xs——被校刻度實際值，以刻度格表示；
X1——被校刻度示值，以刻度格表示。
從量程的所有校準點找出最大絕對誤差ΔXm=-Cm，則被校功率表最大基本誤差γ按下式計算：
式中：
γ——被校功率表最大基本誤差；
Xn——被校功率表的滿刻度值，以刻度格表示；
ΔXm——被校功率表的最大絕對誤差，以刻度格表示。
二數字功率表校準
a、選擇被校功率表電壓電流量限，按照?qǐng)D1所示接線；
b、對被測功率表進行自校及調整；
c、設置穩定功率源的功率因數，根據被校功率表量限，設定穩定功率源輸出電壓為被校功率表額定電壓；
d、調節穩定功率源輸出電流，使標準功率表的顯示值為Ps，被校功率表測量值為Px。記錄Ps和Px于校準記錄表格。
e、改變穩定功率源功率因數和電壓電流量限，重復c~d；
f、被校功率表示值Px的誤差ΔPx按下式計算：
式中：
ΔPx——被校功率表示值誤差，單位為瓦（W）；
Px——被校功率表示值，單位為瓦（W）；
Ps——標準功率表的示值，單位為瓦（W）；
被校功率表的基本誤差γ按下式計算：
式中：
γ——被校功率表基本誤差；
Un——被校功率表額定電壓，單位為伏（V）；
In——被校功率表額定電流，單位為安（A）；
Cos（φ）——被校功率表的額定功率因數。
