功率分析儀帶寬越寬，對被測對象的適用性越強，就這一點而言，帶寬越寬越好！實際選購時，需要注意：
　　儀器的真實帶寬是多少？或者說，在實際使用中，儀器的寬頻帶性能能夠施展多少？
　　帶寬相關指標包括：信號帶寬、前端傳感器帶寬、固有帶寬、數字帶寬、防混疊濾波器帶寬等，詳見：功率分析儀帶寬相關的幾個重要指標

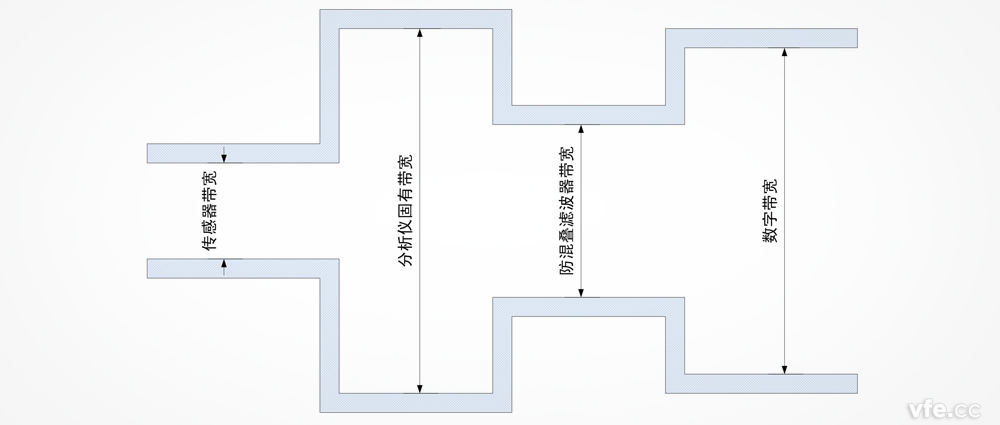

　　如下圖所示：對于某次測量而言，功率分析儀的實際帶寬（下稱有效帶寬）取決于上述帶寬指標中最小者，而不是最大者。

　　分析儀固有帶寬一般較寬，目前技術可達1MHz甚至更高。
　　而傳感器尤其是電壓傳感器帶寬目前相對較窄，目前電流傳感器可實現100kHz甚至更高，而電壓傳感器帶寬普遍較窄，額定電壓1kV以上的霍爾電壓傳感器的帶寬普遍低于5kHz，以LEM公司的霍爾電壓傳感器為例，目前額定電壓最高的霍爾電壓傳感器為L(zhǎng)V200-AW/2/6400，其帶寬僅700Hz。
　　防混疊濾波器帶寬與數字帶寬有關，傳感器帶寬、分析儀固有帶寬和防混疊濾波器帶寬中，至少有一個要低于數字帶寬，否則，會產生混疊現象，無法真實還原被測信號。一般是將防混疊濾波器的帶寬設置為低于數字帶寬。
　　提高采樣頻率即可提高數字帶寬，但是，采樣頻率越高，基波頻率越低，需要功率分析儀的存儲容量越大，傅里葉時間窗的數據長度也越大，對處理器的運算能力要求也越高。因此，目前許多功率分析儀在較低基波頻率時，其采樣頻率較低，這就決定了，其數字帶寬較窄。

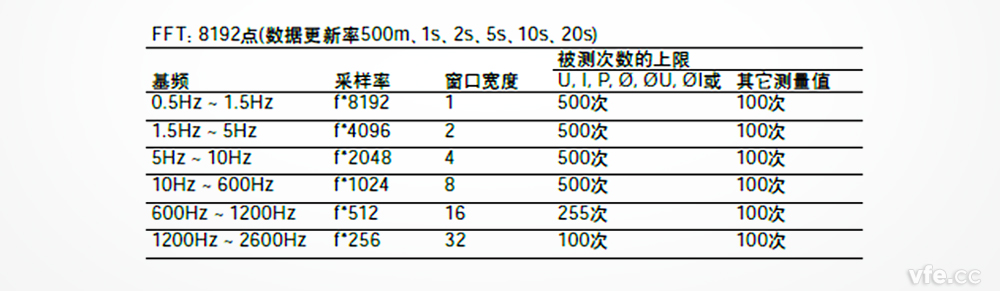

　　以某進口功率分析儀為例，其標稱帶寬為5MHz，最高采樣頻率為2MS/s。可見，其最高的數字帶寬為1MHz。其最高有效帶寬為1MHz。另外，諧波模式下，在不同基波頻率下其實際采樣率為：

　　以變頻器測試為例，當基波頻率為50Hz時，其采樣率為51.2kHz，數字帶寬為25.6kHz。資料表明，在100Hz~100kHz范圍內，防混疊濾波器采用數字濾波，以100Hz步幅任意設置，因此，防混疊濾波器可設置為25.6kHz，就該條件下的諧波測試而言，該功率分析儀的有效帶寬為25.6kHz。

　　目前大部分功率分析儀廠家標稱的帶寬指標指分析儀固有帶寬。AnyWay系列變頻電量測量?jī)x器則標稱有效帶寬。例如: WP4000變頻功率分析儀標稱的100kHz帶寬就是指有效帶寬。

---
