交流變頻技術已經被世界范圍內公認為當今最為理想的電氣傳動方案，它優異的調速性能、顯著的節能效果、廣泛的應用范圍是傳統調速方式無法比擬的。然而由于常用的變頻器主電路一般為交-直-交電路組成，輸入電路的波形為不規則的矩形波，而經過PWM調制的輸出信號含有正弦波的基波和大量的各次諧波。因此，在變頻器的測量在儀器的選擇上與傳統手段有別。那么變頻器測量時，應當對變頻器進行哪些方面的測量呢？而變頻器測量時到底選擇什么設備才能夠使得測量試驗更加高效而準確呢？

一變頻器測量試驗的測量內容

　　變頻器的電氣試驗主要是測量變頻器的輸入、輸出值，其中：

　　輸入值包括額定輸入電壓、額定輸入電流、輸入功率、額定容量、有功功率、功率因數、相數、輸入各次諧波、輸入總失真度。

　　輸出值包括最大額定輸出電壓、額定連續電流、額定功率、頻率范圍、過載能力（過載能力適用于額定的轉速范圍內）、輸出各次諧波、輸出總失真度、相數、輸出相序。

　　以及在設計的頻率范圍內，各個頻率下的效率。

二變頻器測量試驗的測量儀表

1動鐵式儀表

　　這種儀表測量的是有效值，它的值由固定線圈磁場與其內可動鐵之間相互作用的電磁力所確定的偏轉角度而確定。讀數誤差由動鐵的磁飽和以及諧波對線圈內電感的影響引起。儀表精度一般是0.5級。

2整流式儀表

　　交流電流經整流然后作用于動圈式直流表，按交流電流的有效值確定刻度，其有效值是由整流平均值乘以波形系數求出的。市場上可買到的該種儀表基本是用于測量正弦電流的，而正弦電流的波形系數是1/sqrt(2) =1.11，因此在測量非正弦電流的波形時，應該注意波形系數。典型的儀表精度是1.0級。

3熱電式儀表

　　溫升與測量電流產生的熱量成正比，這個溫升被熱電偶轉換為直流電動力，其電流有效值由直流毫伏表指示。

4電動式儀表

　　電流指示值具有均勻的刻度，其指針偏轉角度等于兩個線圈間的力，也就是它的驅動轉矩(Im×IF×dT/dθ）電流IF是與負載串聯的固定線圈內的電流；電流Im正比于動圈中的電壓。典型精度為0.5級。

5諧波分析儀/功率分析儀

　　輸入信號經高速A/D采樣，經過數字運算，將數據存儲于緩沖存儲器內，結果顯示在屏幕上。可測量電壓、電流、有功功率、無功功率、功率因數等，以及進行諧波分析，測量顯示電壓、電流、功率等的基波值和各次諧波值，并顯示其曲線。

三變頻器測量試驗儀表的選擇

　　基于對變頻器工作原理的認識，我們可以得知：一些傳統的儀表一般不適合變頻器的測量，用于變頻器測量的儀表要求有較高的采樣頻率和較寬的帶寬，并且要有較強的抗干擾能力，在瞬態測量中要具有較高的測量精度。

　　WP4000變頻功率分析儀是一款適用于變壓器、整流器、逆變器、變頻器等各類變流器及電機、電器產品的檢試驗、能效評測及諧波分析的寬頻帶、高精度功率分析儀，具有250KHz的采樣頻率和100KHz的帶寬，完全滿足變頻器測量的需要。

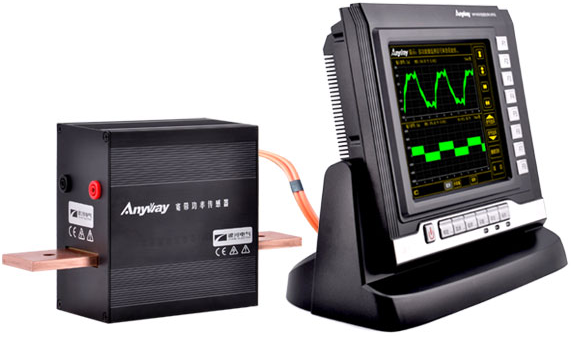

用于變頻器測量的WP4000變頻功率分析儀

　　WP4000變頻功率分析儀可以直接測量額定電壓10kV、額定電流3500A以下的各容量、型號的變頻器性能試驗。一臺變頻功率分析儀可連接6個傳感器/變送器（變頻功率傳感器），可同步測量“單相輸入/三相輸出”或“三相輸入/三相輸出”，能夠非常方便的完成變頻器性能試驗的測試需求。

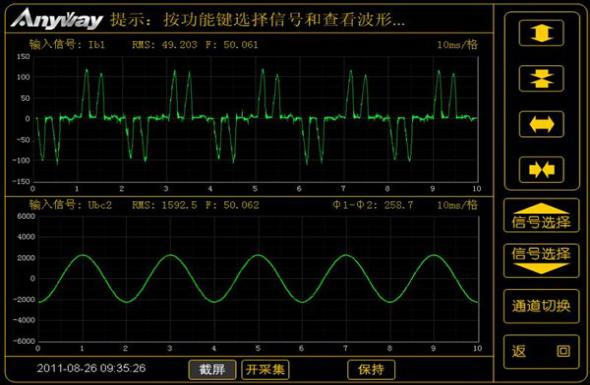

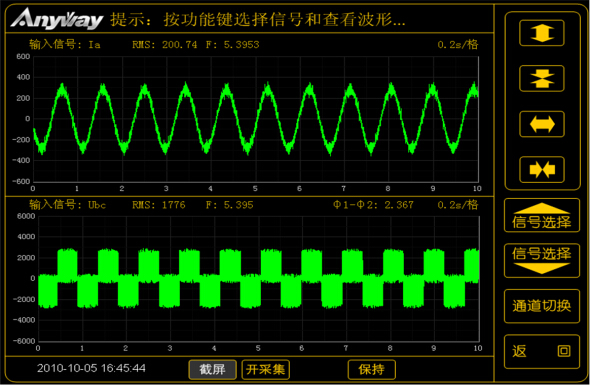

                                  變頻器輸入信號                                       變頻器輸出信號

　　與傳統儀器相比，WP4000變頻功率分析儀基于前端數字化技術，采用光纖作為傳輸介質，在變頻器試驗時的復雜的電磁環境中有良好的抗干擾能力，可以完全避免傳輸環節中的強電磁干擾。整個測量系統的精度可達到0.2級。

　　變頻器測量儀器目前可以選擇的不多，合適的更少，消費者在選擇時一定要根據自己需要選擇合適儀器，這樣才能得到準確的測量數據。



---
