光伏發電站

瀏覽次數：10573次
發布時間：2014/10/29 17:03:17
作者：銀河電氣

定義

根據《NB/T 32006-2013-光伏發電站電能質量檢測技術規程》的定義，光伏發電站是指利用光伏電池的光生伏特效應，將太陽輻射能直接轉換成電能的發電系統。一般包含變壓器、逆變器和光伏方陣，以及相關的輔助設施等。

與光伏相關的幾個定義

1、并網點

　　對于有升壓站的光伏發電站，指升壓站高壓側母線或節點；對于無升壓站的光伏發電站，指光伏發電站的輸出匯總點。

2、光伏逆變器

　　通常，把將交流電能變換成直流電能的過程稱為整流，把完成整流功能的電路稱為整流電路，把實現整流過程的裝置稱為整流設備或整流器。與之相對應，把將直流電能變換成交流電能的過程稱為逆變，把完成逆變功能的電路稱為逆變電路，把實現逆變過程的裝置稱為逆變?cè)O(shè)備或逆變器。逆變器又稱電源調整器，根據逆變器在光伏發電系統中的用途可分為獨立型電源用和并網用二種。根據波形調制方式又可分為方波逆變器、階梯波逆變器、正弦波逆變器和組合式三相逆變器。對于用于并網系統的逆變器，根據有無變壓器又可分為變壓器型逆變器和無變壓器型逆變器。逆變器有多種類型，因此在選擇機種和容量時需特別注意。尤其在太陽能發電系統中，光伏逆變器效率的高低是決定太陽電池容量和蓄電池容量大小的重要因素。

3、光伏控制器

　　光伏控制器是太陽能光伏發電系統中，能自動防止蓄電池組過充電和過放電并具有簡單測量功能的電子設備。由于蓄電池組被過充電或過放電后將嚴重影響其性能和壽命，充放電控制器在光伏系統中一般是必不可少的。開關器件，可以是繼電器，也可以是MOSFET模塊。但PWM脈寬調制控制器，只能用MOSFET模塊作為開關器件。

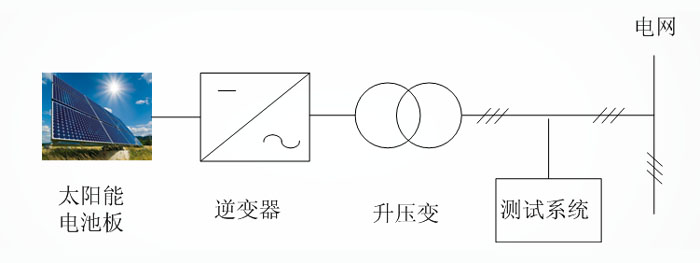

光伏發電站構成

　　光伏發電站是由太陽能電池方陣，蓄電池組，充放電控制器，逆變器，升壓變壓器，交流配電柜等設備組成。

　　在光照條件下，太陽電池組件產生一定的電動勢，通過組件的串并聯形成太陽能電池方陣，使得方陣電壓達到系統輸入電壓的要求。再通過充放電控制器對蓄電池進行充電，將由光能轉換而來的電能貯存起來。晚上，蓄電池組為逆變器提供輸入電，通過逆變器的作用，將直流電轉換成交流電，輸送到配電柜，由配電柜的切換作用進行供電。蓄電池組的放電情況由控制器進行控制，保證蓄電池的正常使用。

擴展閱讀

● 自己構建離網型光伏逆變器試驗系統
● 光伏發電
● 分布式電源

上一篇：紋波

下一篇：數字式儀表
