銀河電氣電量傳感器類型有哪些？

瀏覽次數：7976次
發布時間：2014/7/15 8:06:10
作者：hb_yinhe

　　湖南銀河電氣有限公司是專門從事變頻電量測量研究的單位，其主要的電量傳感器類型主要分為三種：DM電量測試子站、DT數字變送器和SP變頻電量傳感器，這三種電量傳感器都是應用在變頻電量測量中，雖然都是基于前端數字化的電量傳感器，但是在應用中有本質的區別。

銀河電氣電量傳感器類型一：DM電量測試子站

　　DM電量測試子站是有一種可以用于5～400Hz三相正弦交流電測量的電量測量模塊，其電壓和電流測量通道均包含8個量程，測量范圍為4mA～6A和0.5V～1000V，可在額定輸入信號0.4%～100%的范圍內滿足標稱精度指標，能與電壓互感器、電流互感器、霍爾電壓傳感器、霍爾電流傳感器、羅氏線圈等各種電量傳感器實現最佳量程匹配，提高系統測量精度。

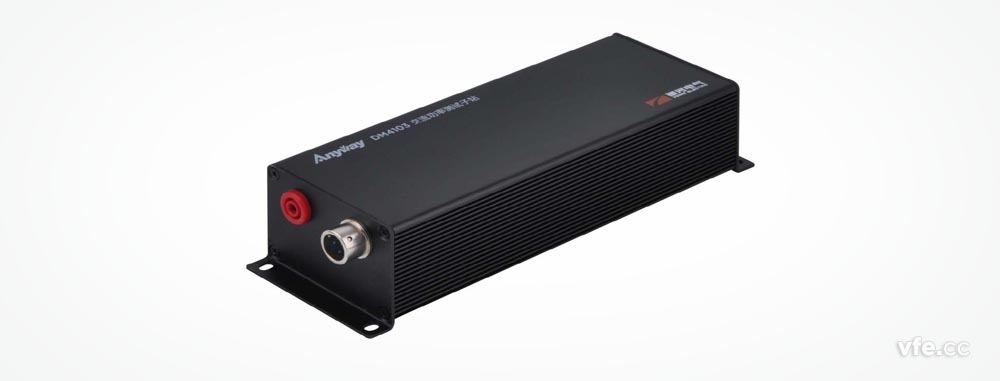

電量傳感器類型：DM電量測試子站

銀河電氣電量傳感器類型二：DT數字變送器

　　 DT數字變送器是一種高準確度、寬量程、寬頻帶的雙通道電壓、電流數字變送器，相當于一個小量程的SP變頻功率傳感器，其電壓、電流測量量程為1mV～1280V和100uA～128A，頻率測量范圍為DC，0.1Hz~1500Hz，DT數字變送器將輸入的電壓和電流信號在變送器內部進行信號調理和高速采樣，輸出數字量通過光纖傳輸至上位機。上位機軟件對數字信號進行相關運算處理后可提取被測信號的有效值、基波、諧波、頻率等各種特征值，還可通過對兩個通道的相關運算得到有功功率、無功功率、視在功率及各次諧波功率等電參量。

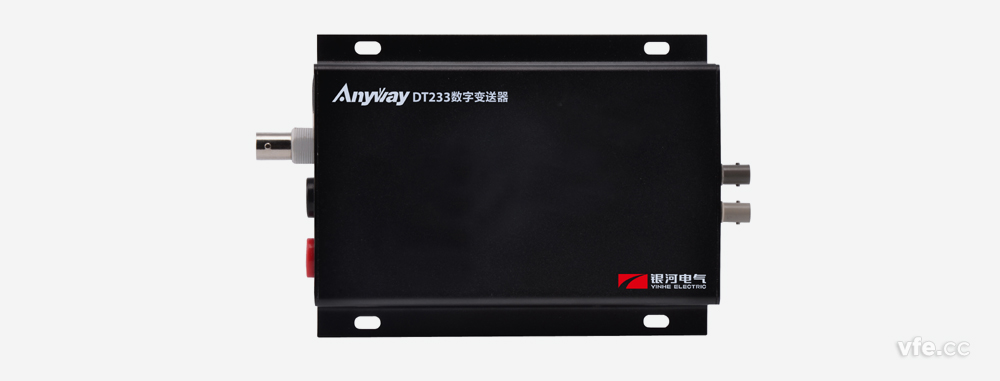

電量傳感器類型：DT數字變送器

銀河電氣電量傳感器類型三：SP變頻電量傳感器

　　SP系列變頻功率傳感器適用于帶寬100kHz以內，2A～7000A、3V～15000V的變頻電參量的高精度測量。是目前唯一一款針對變頻高壓大電流直接測量的電量傳感器，是目前國家計量基準的原型，目前廣泛應用于艦船電力推進，裝甲牽引傳動，電氣化軌道交通，電動汽車等一切需要變頻調速的電氣系統及風力發電、光伏發電等新能源發電并網系統等的電氣產品檢試驗、能效計量檢測及諧波檢測。

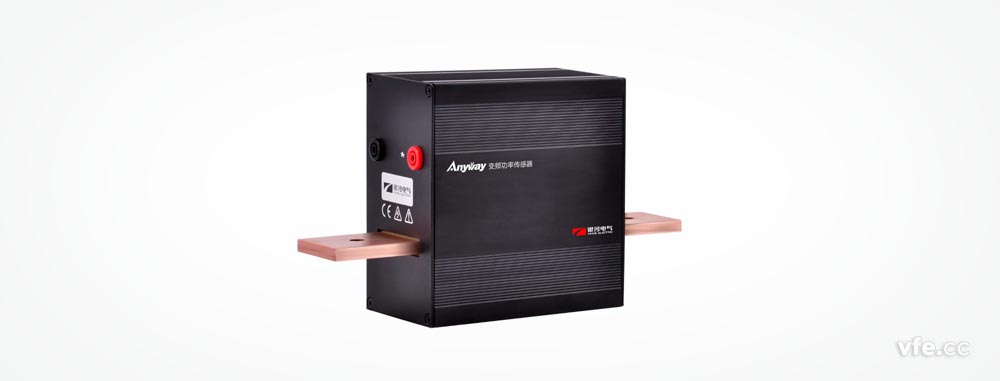

電量傳感器類型：SP系列變頻功率傳感器

　　銀河電氣的這三種電量傳感器類型雖然同是應用在變頻電量測量，他們最主要的區別是在功能上。DM電量測試子站的采樣頻率較低，適用于穩態數據的測量，主要應用在正弦交流小信號中；DT數字變送器和SP系列變頻功率傳感器在測量上的功能是一樣的，只是DT數字變送器適用于小量程的變頻電量測量，而SP系列變頻功率傳感器適用于高壓大電流的變頻電量測量。
