銀河電氣推出便攜式功率計，滿足現場測試需求
- 瀏覽次數：5883次
- 發布時間：2014/1/21 11:48:16
- 作者：銀河電氣
在很多工業現場測試中，很多情況下需要便攜式功率計才能方便快捷搭建測量系統，銀河電氣推出的便攜式功率計，是為了滿足變頻環境下的高準確度測量，實現現場便捷準確的準確度要求。
一、便攜式功率計簡介
變頻電量具有頻帶寬，諧波含量豐富，波形復雜等特點，適用于變頻電量測量的各種寬頻帶功率分析儀大多體積較大、價格昂貴，且不能滿足一些特殊的需要，銀河電氣便攜式功率計的功率單元采用湖南銀河電氣有限公司研制的DT系列數字變送器，每臺變送器具有兩個電量輸入通道。采用前端數字化技術，輸入電量在內部完成高速交流采樣，采樣結果通過光纖上傳至
DH2000數字主機，性能優異，硬件體積小且輕便安全。

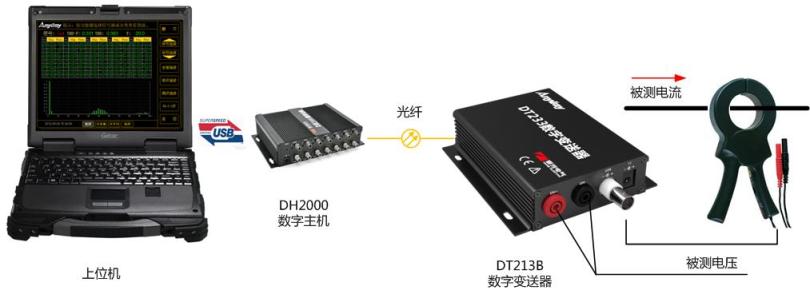

便攜式功率計構成原理
二、DT數字變送器簡介
DT數字變送器是一種高準確度、寬量程、寬頻帶的雙通道電壓、電流數字變送器。DT數字變送器將輸入的電壓和電流信號在變送器內部進行信號調理和高速采樣，輸出數字量通過光纖傳輸至上位機。上位機軟件對數字信號進行相關運算處理后可提取被測信號的有效值、基波、諧波、頻率等各種特征值，還可通過對兩個通道的相關運算得到有功功率、無功功率、視在功率及各次諧波功率等電參量。
由于采用光纖傳輸，DT數字變送器可有效避免傳輸過程的損耗和干擾，可滿足各種復雜電磁環境下的高精度測量需要。
三、便攜式功率計主要特點
1、便攜式功率計攜帶方便，一套系統完全可以裝在隨身攜帶的電腦包中；
2、便攜式功率計高達250KHz的采樣頻率，100KHz的帶寬，可以進行最多1000次諧波分析儀，以及兩個同時兩個通道實時波形顯示；
3、最高可以達到0.1%讀數誤差，可以滿足絕大多數變頻電機的測量；
4、銀河電氣提供功能強大、應用靈活的DH2000數據采集分析平臺供用戶選購，可為用戶定制各種虛擬儀器應用程序。如：多通道示波器、變頻功率分析儀，音頻功率分析儀，諧波分析儀，電能質量分析儀，振動噪聲分析儀，多通道計算機數據采集系統等等；并且提供開放的通訊協議和多種虛擬儀器應用程序例程源代碼，用戶可以方便的自行開發各種應用程序。
作者：hb_yinhe
湖南銀河電氣有限公司（http://www.jndongquanjlm.com/）
