電機

一、概述

定義：

電機是指依據電磁感應定律實現電能轉換或傳遞的一種電磁裝置。包括電動機和發電機。

作用：

1.電動機的主要作用是產生驅動轉矩，作為用電器或各種機械的動力源。
2.的主要作用是利用機械能轉化為電能，目前最常用的是，利用熱能、水能等推動發電機轉子來發電。

二、分類

1.按工作電源種類劃分：可分為直流電機和交流電機。
2.按結構和工作原理可劃分：可分為直流電動機、異步電動機、同步電動機。
3.按起動與運行方式可劃分：電容起動式單相異步電動機、電容運轉式單相異步電動機、電容起動運轉式單相異步電動機和分相式單相異步電動機。
4.按用途可劃分：驅動用電動機和控制用電動機。
5.按轉子的結構可劃分：籠型感應電動機（舊標準稱為鼠籠型異步電動機）和繞線轉子感應電動機（舊標準稱為繞線型異步電動機）。
6.按運轉速度可劃分：高速電動機、低速電動機、恒速電動機、調速電動機。低速電動機又分為齒輪減速電動機、電磁減速電動機、力矩電動機和爪極同步電動機等。

三、試驗與測量

變頻器輸出為基波頻率變化的PWM波，其測量方法與傳統的工頻正弦波測量有較大的區別。
1、通常我們說的變頻器輸出380V、50Hz，是指其基波（正弦波）為380V、50Hz。變頻器實際輸出波形為PWM波，除了基波外，還包含載波信號。載波信號頻率要比基波高得多，且是方波信號，包含大量的高次諧波。
2、普通萬用表一般只能測量45~66Hz或45~440Hz的交流正弦波。部分真有效值萬用表的測量頻率范圍要寬得多，許多人認為可以用于變頻測量、測試。其實不然，因?yàn)檫@種表測量結果把基波和載波都包含進去了。比如上述變頻器，380V輸出時，測量結果一般在400V以上。
3、用于變頻測試的儀表應具備在各種PWM波形中分解出其基波的能力，嚴格測量需采用數字信號處理的方式，也就是高速采樣得到樣本序列，再對樣本序列進行離散傅里葉變換，得到基波有幅值、相位及各次諧波的幅值和相位。
4、也有一種思路認為校準平均值（MEAN）可以替代變頻器輸出PWM信號中的基波成分的有效值。校準平均值在理論上等于正弦波的真有效值，等于正弦調制PWM波形的基波有效值，且實現簡單；因此，MEAN值在許多儀器儀表中用于替代正諧波的有效值（RMS）或PWM的基波有效值（H01）的測量。但是，變頻調速技術日新月異，非正弦調制PWM的應用越來越多，而且，一般變頻器使用者通常并不了解自己的變頻器采用何種調制模式，MEAN值在PWM測量中局限性越來越大。

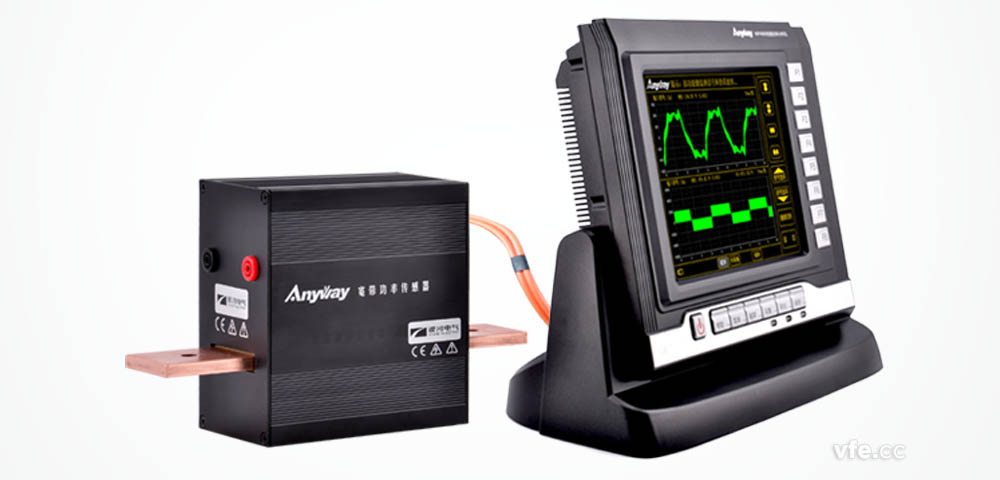

　　因此，變頻調速系統的電參數測試應采用具備合適帶寬的變頻電量變送器（包括變頻電壓傳感器、變頻電流傳感器和電壓電流組合式的變頻功率傳感器）及寬頻功率分析儀（也稱變頻功率分析儀），寬頻功率分析儀對信號進行高速交流采樣后進行頻譜分析，可以實時運算電壓、電流的基波有效值及基波功率，還可計算電壓、電流的真有效值、有功功率及相關諧波參數。
