牽引變流器

二、分類

　　牽引變流器可分為下述四大類：

　　1、交—直變流器，又稱整流器，將交流電整成直流電。

　　2、直—直變流器，又稱斬波器，用以改變直流電壓平均值的一種裝置。

　　3、直—交變流器，又稱逆變器，將直流電變成交流電的變流器，有電壓型和電流型兩種。

　　4、交-交變流器，不需經過直流中間環節,可直接將單相交流電變成三相可調頻的交流電。

三、測量儀器

　　要正確測量牽引變頻器輸出的基波電壓有效值，必須注意：
　　1、采用正確的變頻電量測量裝置。 電壓、電流傳感器及儀表應該有合理的帶寬、正確的測量模式（基波有效值模式）、輸出頻率下滿足準確級要求等等。
　　2、牽引變頻器顯示的基波有效值（接近理論值）與實際測量結果一致的前提是開關頻率（載波頻率）足夠高（至少大于基波頻率的20倍）。實際上，牽引變頻器的開關頻率往往比較低，一般低于1KHz，而基波頻率較高，所以并不滿足該條件。
　　3、要對基波有效值進行準確的、穩定的測量，前提是變頻器輸出為周期信號（傅里葉變換針對周期信號）。實際上由于牽引變頻器的開關頻率較低，當開關頻率不是基波頻率整數倍時，其輸出信號不是周期信號。例如：開關頻率為500Hz，基波頻率為60Hz，假如當前的基波周期從第0個脈沖的開始時刻開始，將在第9個脈沖的1/3時刻結束，而下一個基波周期，將從第9個脈沖的1/3時刻開始，顯然，這兩個基波周期不是一樣的信號，也就是說，變頻器輸出并非周期信號（當開關頻率較高時，這種非周期性的表現相對較弱）。
　　小結： 基于上述原因，一般的測量系統很難準確、穩定的測量牽引變頻器輸出的電壓。
　　為了準確獲取電機的效率，應該采用低頻精度較高、帶微處理器的變頻功率分析儀和準確級較高的變頻功率傳感器。

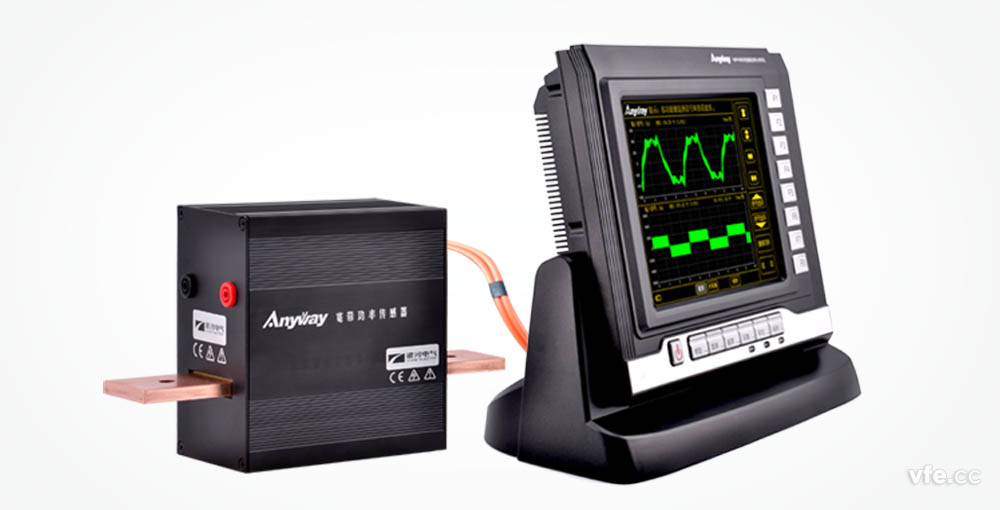

圖. 適用牽引變流器測試的WP4000變頻功率分析儀
