一、定義

　　峰值因數通常用CF表示，是CREST FACTOR的縮寫 ，CF是指周期波形的峰值與有效值之比。正弦波的峰值因數是1.414。非線性負載接受正弦波電壓時，其電流波形會產生畸變，畸變的電流波形的峰值因數可能大于1.414，例如，計算機類負載的輸入電流的CF可能達到2.4~2.6。因此，UPS設計時常需能提供CF值為3的額定電流，以滿足計算機類負載的應用。
　　峰值因數可以用來描述沖擊電流，供電設備允許的峰值因數越高，表明抗沖擊能力越強。

二、常見波形的峰值因數

　　1、正弦波峰值因數
　　峰值為1的正弦波的有效值為√2/2，因此，正弦波的峰值因數為√2。
　　2、三角波和鋸齒波峰值因數
　　有效值就是方均根值，由三角波和鋸齒波的波形可直觀的看出，相同峰值的三角波的有效值與鋸齒波相同。根據有效值定義，不難算出，峰值為1的鋸齒波的有效值為√3/3，因此，三角波和鋸齒波的峰值因數為√3。
　　3、方波峰值因數
　　對于正負峰值相等的方波，任何時候的絕對值為固定值，且數值上等于峰值，因此，其峰值因數等于1。由于峰值大于等于有效值，因此，方波的峰值因數最大，換言之，峰值因數大于等于1。

三、變頻電量的峰值因數

　　按照變頻電量的定義，其峰值因數通常不等于正弦波的峰值因數，以變頻器輸出的PWM波為例，其峰值取決于直流側的直流電壓，有效值由調制比決定，調制比越低，有效值越低，峰值因數越大。對于相同有效值的變頻電量，峰值因數越高，測量所選用的量程越大，測量的精度越低。

四、應用

　　利用正弦波的峰值因數為√2的特點，可以采用簡單方法測量正弦交流電量的有效值。其基本方法就是利用峰值檢波電路獲取正弦交流電的峰值，測量電路測量出峰值之后除以√2就得到交流電量的有效值。由其原理可知，峰值檢波法的萬用表只適用于正弦電量的測量，對于非正弦電量，由于峰值因數不一定等于√2，不能得到正確的有效值。

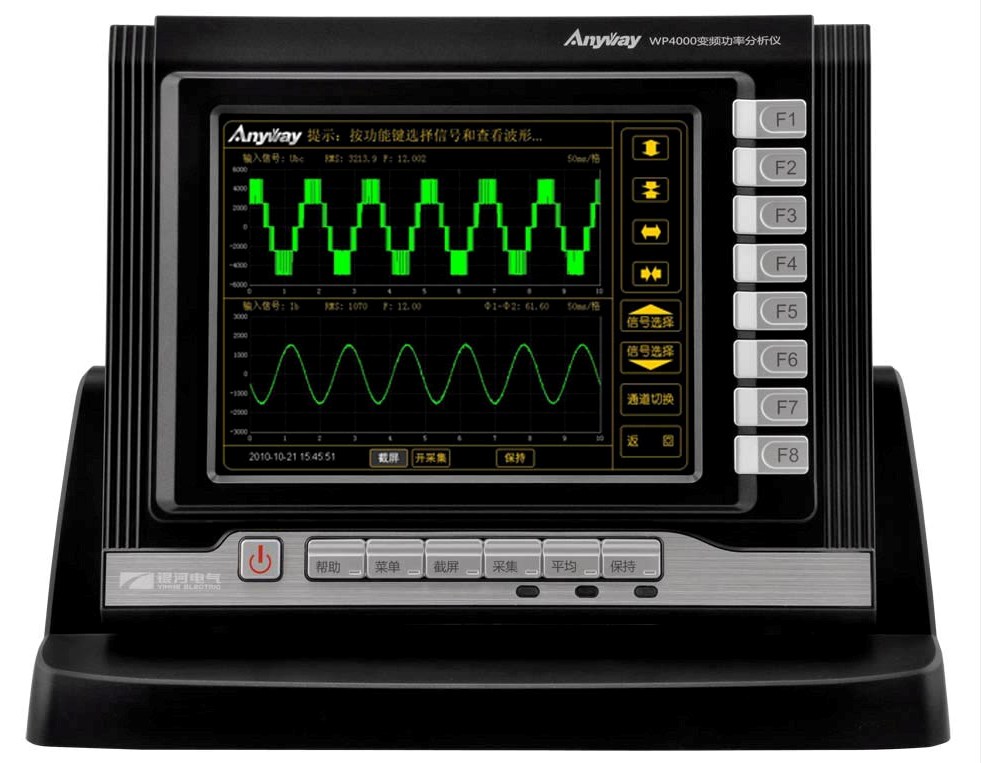

　　AnyWay的WP4000變頻功率分析儀對被測變頻電量進行交流采樣，對采樣結果進行方均根運算得出其真有效值，對采樣結果進行傅里葉變換得出其基波有效值及各次諧波有效值，可以適用帶寬限制范圍內的任意變頻電量的準確測量。
