一概述

　　電能源是我國工業領域的重要能源，采用變頻技術是實現節能降耗目標主要途徑，使用極其廣泛。因此，對變頻電量進行公正、權威與準確的計量，是挖掘節能降耗潛力的重要環節，對提高電能源使用效率起到積極促進作用。隨著變頻傳動技術的發展，目前變頻電量計量正越來越多地被應用于高壓、大電流領域。本文旨在分析高壓、大電流變頻功率測試系統校準和計量檢定的現狀與問題，并提供最新的校準/檢定方案。



二原有計量檢定存在的問題

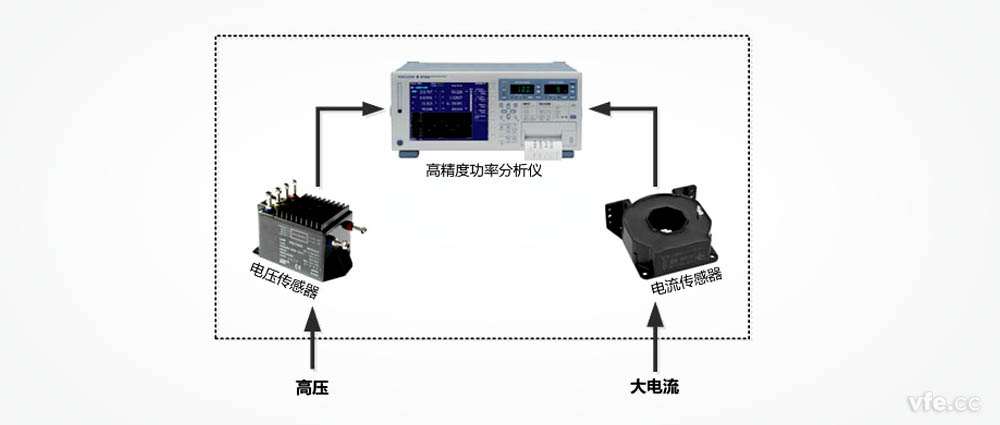

變頻功率測試系統構成原理框圖

　　由于變頻功率測試系統由電壓傳感器、電流傳感器、功率分析儀三部分組成，采用傳統的校準方法為：首先對各個部分分別進行誤差評定，得到電壓傳感器誤差、電流傳感器誤差以及功率分析儀的誤差；然后，再通過綜合誤差評定方法算出系統的整體誤差。

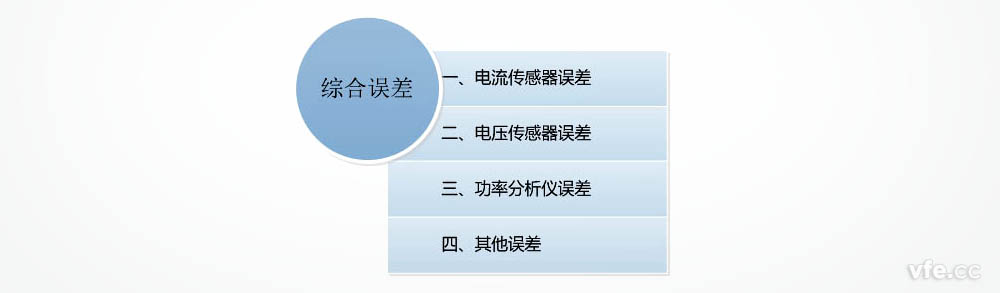

綜合誤差組成圖

　　根據國際電工委員會規定：“所有儀表和計量裝置的誤差都必須經過實際的測量，未經測量，僅是以其他測量中計算出來的引用電壓、電流和功率因數組合的誤差，不能作為評價裝置基本誤差的依據”。所以上述的計算“綜合誤差”的分析方法所得出的結論不能用于評價系統的準確度。

三變頻功率測試系統整體校準方法

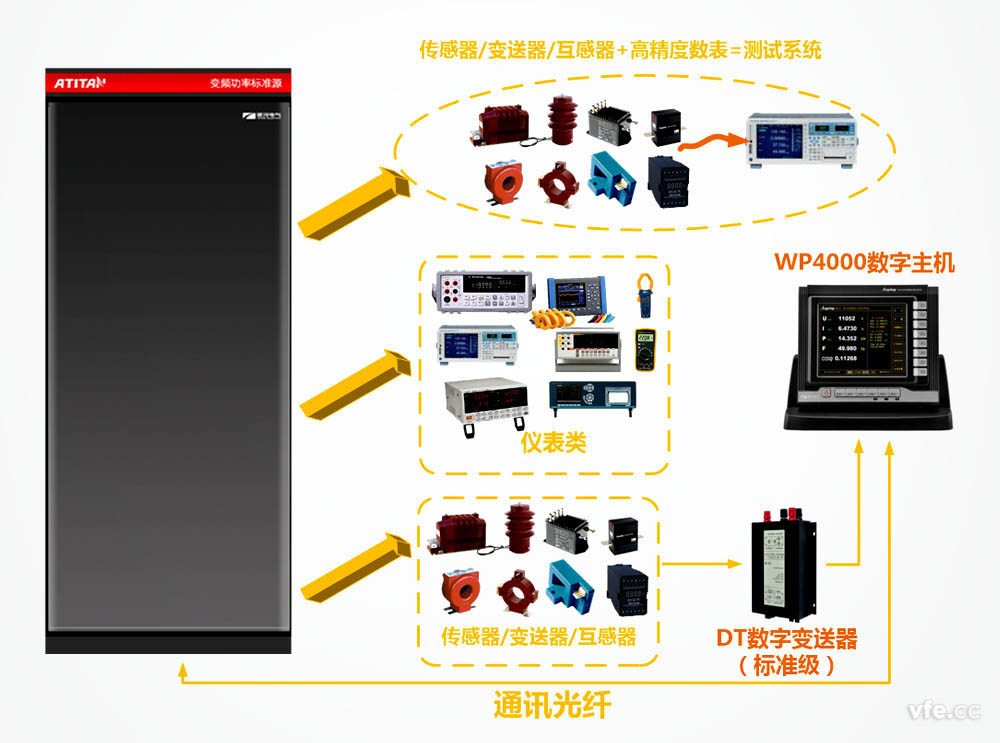

　　由湖南銀河電氣有限公司自主研發的變頻功率標準源將過去需要分解成幾部分進行分別校驗的高壓、大電流變頻功率測試系統，通過向其輸出滿足計量學特性的高壓、大電流信號直接進行系統整體誤差的校驗，從而得到測試系統的整體誤差，這不僅大大的簡化了計量工作，也使得評定結果更加可靠和準確。

　　變頻功率測試系統校準主要包括電壓、電流、頻率、功率這四個參數，都是通過比較法測量技術來實現的。給被檢測試系統提供被校參數的一個已知量，已知量值的參數信號同時提供給參考測試系統和被檢測試系統，然后將參考測試系統的讀數與被測系統的讀數相比較計算出誤差。

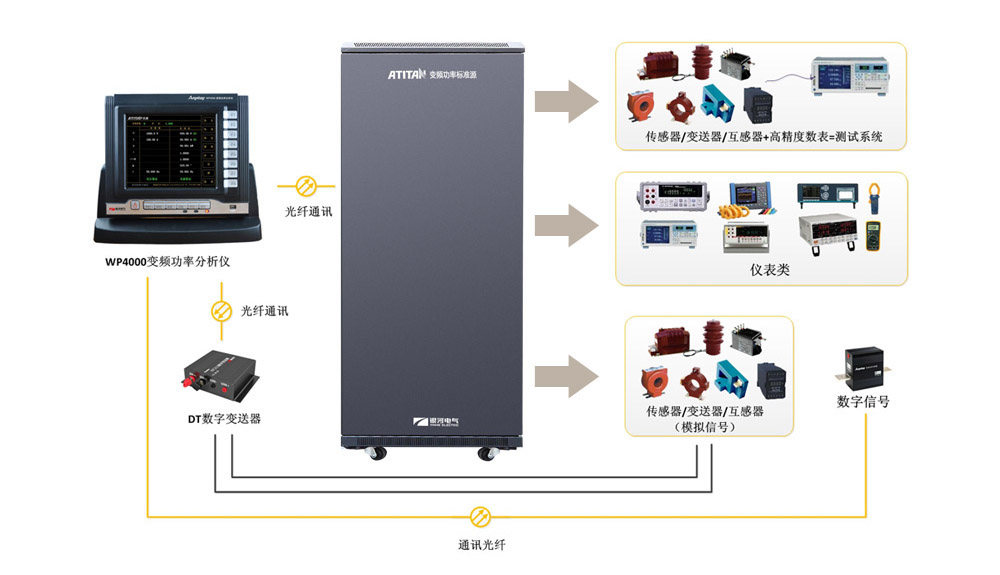

變頻功率測試系統整體校準和計量檢定原理框圖

四高壓電能計量裝置整體校準方法

　　高壓電能計量裝置主要由電壓互感器、電流互感器和多功能電能表三部分組成。對于高壓電能計量裝置的校準檢定，傳統方法為：對裝置組成的各個部分分別進行誤差檢定，得到的電壓互感器誤差、電流互感器誤差、電壓互感器二次降壓引起的誤差以及多功能電能表的誤差，然后通過綜合誤差的方法去評價計量裝置的準確度。例如：按照GB/T 16934-1997《電能計量柜》相關規定，當電壓互感器和電流互感器準確度為0.2級、電能表準確度為0.5級時，綜合誤差被估算為±0.7%。

　　然而根據國際電工委員會規定：“所有儀表和計量裝置的誤差都必須經過實際的測量，未經測量，僅是以其他測量中計算出來的引用電壓、電流和功率因數組合的誤差，不能作為評價裝置基本誤差的依據”。因此上述的“綜合誤差”不能用于評價高壓電能計量裝置的準確度。

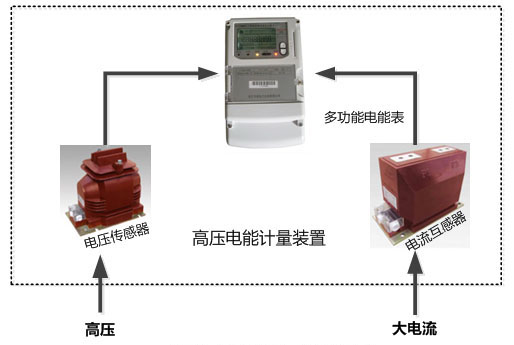

高壓電能計量裝置構成框圖

　　由湖南銀河電氣有限公司自主研發的變頻功率標準源將過去需要分解成幾部分進行分別校驗的高壓電能計量裝置，通過向其輸出符合檢定要求的高壓大電流信號直接進行整體誤差的校驗，從而得到計量裝置的整體誤差，這不僅大大的簡化了檢驗工作，也使得檢驗結果更加直觀準確。使用變頻功率標準源校準高壓電能計量裝置原理框圖如下：

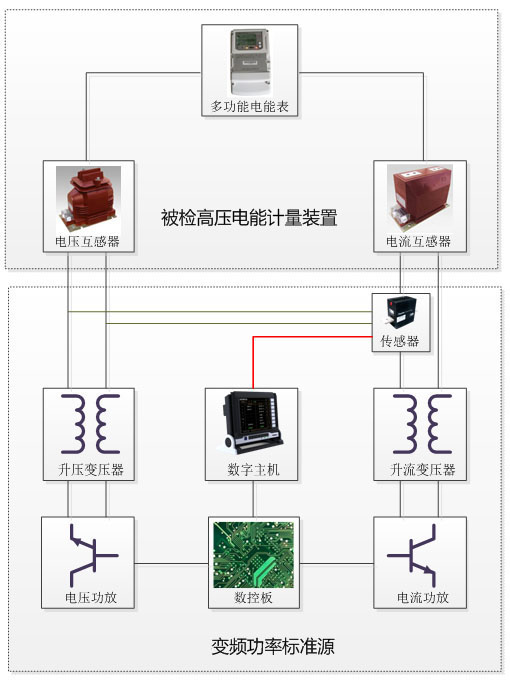

高壓電能計量裝置整體校準和計量檢定原理框圖

---
