如何進行水泵揚程選擇？
- 瀏覽次數：14310次
- 發布時間：2017/7/8 19:39:26
- 作者：ly_yinhe
水泵揚程又稱為水泵的壓頭，是指單位重量流體經泵所獲得的能量。水泵泵的揚程大小取決于泵的結構(如葉輪直徑的大小，葉片的彎曲情況、轉速等。揚程是水泵選擇的關鍵性技術參數，在實際應用中尤為關注，下面本文通過對水泵揚程及實際應用中揚程的計算進行簡單的介紹。
一水泵揚程簡介
水泵揚程示意圖
水泵揚程（pump total head）是單位重量液體流經泵后獲得的有效能量。是泵的重要工作能參數，又稱壓頭。可表示為流體的壓力能頭、動能頭和位能頭的增加。即：
式中：
H——揚程，m；
p1，p2——泵進出口處液體的壓力，Pa；
c1，c2——流體在泵進出口處的流速，m／s；
z1，z2——進出口高度，m；
ρ——液體密度，kg／m3；
g——重力加速度，m／s2。
二水泵的選型和揚程的計算
水泵銘牌上的揚程一般稱為“額定揚程”（這時水泵的效率最高），對一臺水泵而言，揚程不是一個常數，當水泵的轉速不變時，揚程一般隨水泵流量的增加而減小。在中、小比轉數范圍內，流量的增加幅度比揚程的減小幅度大。因此，水泵的軸功率及電機電流隨水泵流量的增加而增大，同時水泵電流如果超過1.2倍時很容易容易燒毀電機，因此在選擇水泵揚程時必須綜合考慮。
在選擇水泵揚程時，必須清楚水泵總揚程H和水泵凈揚程H1的概念及它們的關系。凈揚程H1（又叫實際揚程，參照水泵銘牌標示）是指進水面至出水口中心（或排水面）間的垂直距離。水泵總揚程為：
式中：
H——水泵總揚程；
H1——水泵凈揚程；
h——管路損失揚程；
V2/2g——泵出水口處的動能損失水頭。
其中h項的計算比較麻煩，下表1列出了每100米的鋼管管路損失揚程（米）供參考。

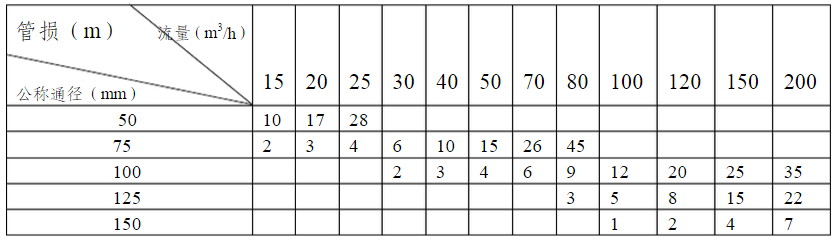

表1示：鋼管管路損失揚程
Tips：（塑料管的管損約為鋼管的0.7倍，膠管的管損與鋼管基本相同，鑄鐵管損為鋼管的1.4倍）
從上表1查出的數除以100，再乘以管路的長度（米）就得到所求的h損失揚程。
動能損失水頭V2/2g對于不同管徑為流量的函數，不同管徑的數值見表2。

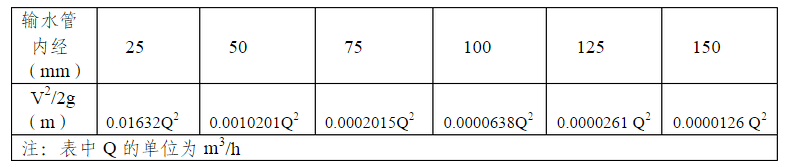

表2示：動能損失水頭與管徑關系
比如確定一眼深水井的動水位為85m，涌水量為50m3/h，輸水管路長度110m，公稱內徑為75mm的鋼管，試計算水泵總揚程。從表中查出每100m管損為15m，那么管損
所以總揚程——H=85+16.5+0.5=102m。選擇水泵時水泵的額定揚程應為總揚程的1~1.1倍，就前面的計算而言，H泵=（1~1.1）×H=102~112.2m。
